Die-cut okná sú účinný spôsob, ako odhaliť časť vnútra knihy. Ponúkame dva varianty rezu:
-
Štandardný rez (90°) — nôž reže kolmo na povrch obálky (rovná zvislá hrana).
-
Šikmý rez (45°) — nôž reže pod uhlom a okolo otvoru vytvára dekoratívne skosenie.
1. Čo bude vidieť cez okno?
To, čo sa stane viditeľným, závisí od typu väzby.
-
Pevná väzba (lepená / šitá)
- Návrh predsádky pripravte tak, aby bola viditeľná grafika správne umiestnená v oblasti okna.
-
Pevná väzba Wire-O
- Prvá strana knižného bloku musí obsahovať správnu grafiku v oblasti výseku.
DÔLEŽITÉ: Pri pevných väzbách je maximálna celková hrúbka knihy 50 mm.
2. Ako pripraviť súbory

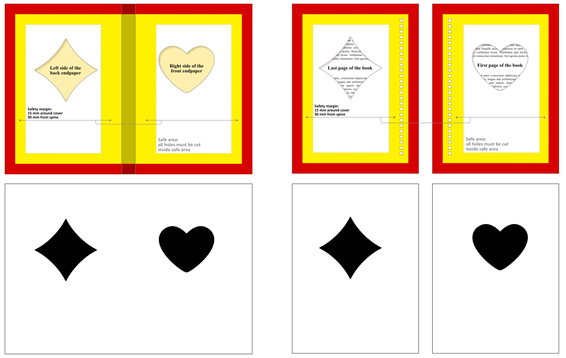

Na presné vytvorenie otvoru dodajte súbor PDF obsahujúci 3 strany:
Strana 1: Grafika obálky určená na tlač.
Strana 2: Náhľadový súbor (grafika obálky + prekrytie s tvarom výseku) na overenie umiestnenia.
Strana 3: Iba maska výseku (vektorový tvar, najlepšie vyplnený, bez grafiky obálky).
3. Bezpečnostné okraje
Rezací nôž potrebuje dostatočný pracovný priestor a nemôže rezať príliš blízko k okrajom. Minimálne vzdialenosti:
-
Od chrbta: aspoň 30 mm.
-
Od všetkých ostatných okrajov: aspoň 15 mm.
4. Obmedzenia tvaru
Vyrezať možno takmer akýkoľvek tvar, existujú však fyzické obmedzenia súvisiace s rezacím nožom.
Štandardný rez (90°) – odporúčané:
-
Minimálny ostrý uhol: 20°.
-
Minimálny polomer oblúka: 3 mm.
-
Minimálna vzdialenosť medzi líniami rezu: 3 mm.
Šikmý rez (45°) – odporúčané:
-
Minimálny ostrý uhol: 40°.
-
Minimálny polomer oblúka: 5 mm.
-
Minimálna vzdialenosť medzi líniami rezu: 7 mm.
-
Dôležité: V tomto variante okraj masky určuje vnútorný okraj okna. Viditeľný otvor na povrchu obálky bude kvôli skoseniu širší.
Požiadavka pre obe metódy: Tvar výseku musí obsahovať aspoň jednu rovnú líniu alebo mierny oblúk s minimálnou dĺžkou 5 mm. Je to potrebné pre východiskový bod noža.
5. Tolerancia pasovania
Pri knihárskych procesoch, ako je nalepenie poťahového materiálu na knižnú dosku a zavesenie knižného bloku, môže dôjsť k drobným posunom.
-
Tolerancia: Až do 2 mm.
-
Dôležité: Nenavrhujte línie, ktoré majú dokonale lícovať medzi obálkou a vnútrom viditeľným cez okno. Kvôli výrobným toleranciám sa tieto prvky nemusia presne zarovnať a môžu pôsobiť vizuálne nesprávne.
